紫外分光放射輝度計
|
|
光源の紫外域での放射輝度を評価します。 紫外の輝度測定ができる限られた装置です。
|
|
|
- 製品情報
- 仕様
- 装置構成
- 測定例
製品情報
特長
- 紫外LEDの放射輝度測定が可能
- JIS C 7550 に対応した測定仕様にも対応可能
- 輝度・色度精度の高い分光方式（回折格子）の採用
- CIE推奨の広い波長範囲（355nm ～ 835nm）に対応
- 周波数点灯光源を高精度に安定測定
評価項目
- 輝度、放射輝度
- 分光データ（分光放射輝度）
- その他の測定項目
三刺激値XYZ、色度座標xy、uv、u'v'
相関色温度、Duv、主波長、刺激純度
演色性評価数Ra, R1～R15
ピーク波長、半値幅
発光効率、電流効率、外部量子効率
用途
LCD、PDP、有機EL、大型LEDビジョンなどディスプレイデバイスの
分光データ・輝度・色度・相関色温度測定
ランプなど照明光源の分光データ・輝度・色度・相関色温度測定
各種輝度・色度測定器の基準器として
非接触による物体の色彩測定
仕様
仕様
＊1 ： 「JIS C 7550 ランプ及びランプシステムの光生物学的安全性」に準じた
評価用の装置仕様。JIS C 7550の全ての評価項目に対応するものではありません
＊2 ： 対物レンズユニットの先端からの距離
＊3 ： 参考値。A光源測定時の結果から推定
＊4 ： オプションで対応可能な項目
＊5 ： オプション品につきましては 全光束測定システム の仕様ページをご参照ください
装置構成

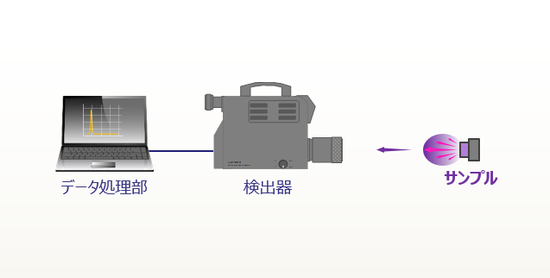

基本構成
データ処理部と検出器の構成。
基本の測定を行うための最小構成の組み合わせです。

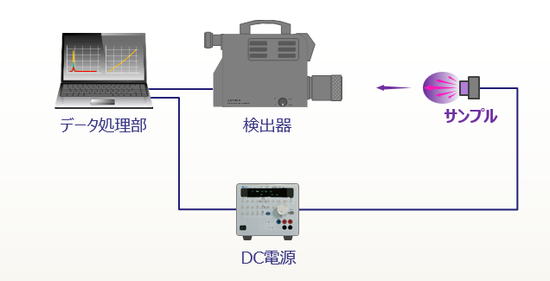

DC電源制御オプション
基本構成にDC電源を追加した構成。測定用ソフトで電源も一括制御。
サンプル測定の際にL-I-V測定やパルス測定が可能。
※制御可能なDC電源は仕様を参照ください。

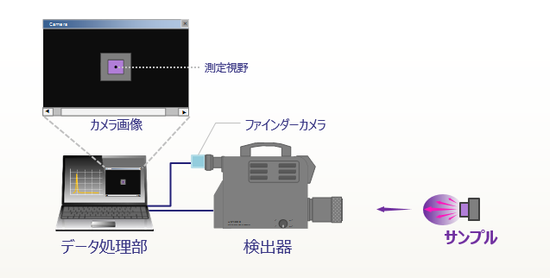

ファインダーカメラオプション
基本構成にファインダーカメラを追加した構成。ファインダーの像をデータ処理部で
観察および画像保存が可能。測定時の画像情報を記録するための仕様。
測定例

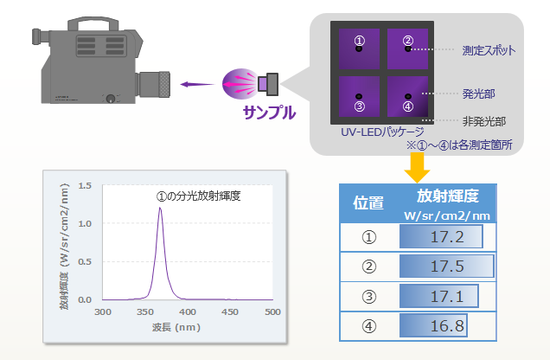

UV-LEDの測定
UV-LEDの測定例。LEDはパッケージ内で4つに分かれている。
それぞれの場所で輝度測定し、面内の輝度分布を評価。
